智能數字顯示報警儀報警設置原理

發布時間：2021-04-15 01:57:00

智能數字顯示報警儀工作原理
智能數字顯示報警儀報警點及報警方式是通過參數設置菜單設置，SP1、SP2、SP3、SP4設置報警點，P1h、P2h、P3h、P4h設置報警回差值，P1c、P2c、P3c、P4c設置報警方式。報警值設置必須遵循：量程下限≤報警下下限≤報警下限≤報警上限≤報警上上限≤量程上限。

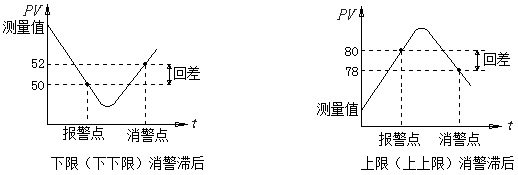

二、智能數字顯示報警儀報警回差設置
當測量信號在報警點附近波動時，儀表不斷進入和退出報警狀態，這樣輸出觸點會經常跳動，產生頻繁報警，導致外部聯鎖裝置產生故障。天信智能數字顯示儀具有回差設置功能，可以避免出現這種情況。例如，SP2為50，P2h為2，P2c為30，若儀表輸入信號＜50時，儀表報警，觸點動作；當輸入值增大，大于50時，儀表不會馬上退出報警，直到儀表輸入值＞52時，儀表才退出報警狀態。同樣，SP1為80，P1h為2，P1c為31，若儀表輸入信號大于80時，儀表報警，觸點動作；當輸入值減小，＜80時，儀表不會馬上退出報警，直到儀表輸入值＜78時，儀表才退出報警狀態。

三、智能數字顯示報警儀報警方式

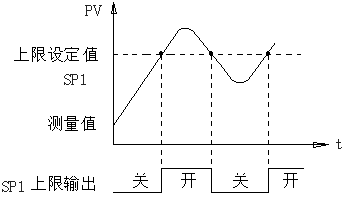

（1）位式上限報警輸出
例如 SP1設定為上限報警，SP1=上限設定值，P1h=0，P1c=31，則SP1報警輸出。

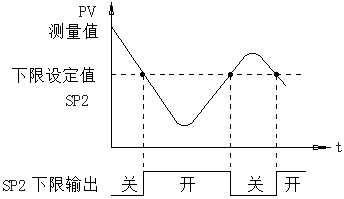

（2）位式下限報警輸出
例如 SP2設定為下限報警，SP2=下限設定值，P2h=0，P2c=30，則SP2報警輸出。

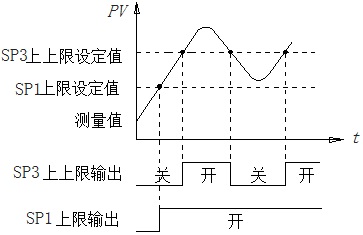

（3）位式上上限報警輸出
SP3設定為上上限報警，SP3=上上限設定值，P3h=0，P3c=31，SP1設定為上限報警，SP1=上限設定值，P1h=0，P1c=31，則SP3，SP1報警輸出。

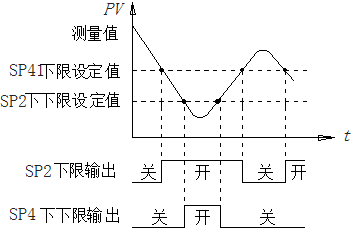

（4）位式下下限報警輸出
SP4設定位下下限報警，SP4=下下限設定值，P4h=0，P4c=30， SP2設定為下限報警，SP2=下限設定值，P2h=0，P2c=30，則SP4，SP2報警輸出。
