膜片壓力表

一、膜片壓力表概述膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。二、膜片壓力表結構原理膜片壓力表是由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包···

訂購熱線：181-5507-8261

產品詳情

一、膜片壓力表概述
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
二、膜片壓力表結構原理
膜片壓力表是由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢侵入。
膜片壓力表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形-位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
三、主要技術指標
1、精確度等級：2.5；
2、使用環境條件：-40～70℃；
3、相對濕度不大于90%；
4、溫度范圍：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃；
5、工作位置：垂直安裝；
6、外殼防護等級：IP64；

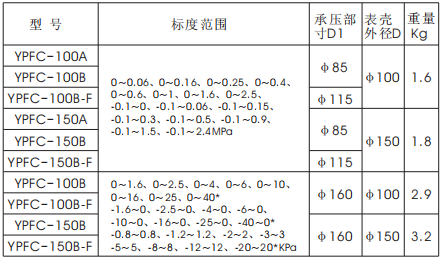

四、標度范圍、外形尺寸及重量
