超聲波明渠流量計

超聲波明渠流量計與超聲波流量計從本質上都是超聲波原理，同時基本都用于污水流量測量。但兩者的區別還是挺大的，首先從使用方面，超聲波明渠流量計與量水堰槽配用，主要用來測量具有自由流···

訂購熱線：181-5507-8261

產品詳情

超聲波明渠流量計與超聲波流量計從本質上都是超聲波原理，同時基本都用于污水流量測量。但兩者的區別還是挺大的，首先從使用方面，超聲波明渠流量計與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量。而超聲波流量計主要用于管道測量，同時要保證管道里的水是滿管的。

超聲波明渠流量計與超聲波流量計兩者在原理上也不同。

超聲波明渠流量計,可以用來連續監測明渠中污水的流量并累計流量，也可以作為非接觸式液位計使用，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。

超聲波明渠流量計采用超聲波以非接觸的方式測量明渠堰槽內的水位高度，再由微處理機自動計算出對應的流量值。測流量時，液晶顯示瞬時流量及累計流量；測液位時則顯示液位及上下線報警指示。數字存儲器為EEPROM，停電時儀器內數據不會丟失。超聲波明渠流量計還配有專門為石油、化工部門設計的防爆型探頭，以滿足石油、化工等部門防爆區污水流量的測量要求【防爆等級EX ia（d）iaⅡBT4】，特別適用于含油廢水的流量計量。

我們可以為用戶提供明渠流量計配套的巴歇兒槽、三角堰、矩形堰、顯示表頭，或?yàn)橛脩裘赓M(fèi)設計堰板尺寸。為了非常大程度的保證超聲波明渠流量計的測量精度、降低用戶調試的難度，請選擇本公司生產的堰槽（堰板）。

超聲波明渠流量計的產品特點：

1、測量范圍大，流量測量不受支流面回水的影響。

2、測量時不受水中漂浮物泥沙、氣泡和水位大幅度變化的影響流量傳感器對水流產生阻力結構簡單、體積小、安裝方便。

3、標準渠道不需要改造可直接安裝，安裝施工費用低。

4、儀表顯示輸出功能齊全，可顯示水位、流速、流量、累計流量等測量數據，并具有RS-485通訊接口。

5、具有水位、泥位、流速超限報警功能。

6、具有數據保存功能，可在長期停電的情況下保存設置參數和流量值

超聲波明渠流量計的主要技術參數：

測量范圍： 0.1L/s～10m3/s

累計流量： 99999999m3/s

液位范圍： 0～3m

測量精度： ±0.25~0.5%

流量精度： 1%～5%

盲區： 0.3%

測距分辨率： 1mm

壓力： 4個大氣壓以下

儀表顯示：自帶LCD顯示液位或空間距離

模擬輸出： 4～20mA

數字輸出： RS485、Modbus協議或定制協議

供電電壓： DC24V/AC220V，防雷裝置內置

環境溫度：－20℃ ～＋60℃

防護等級： IP65

管道式超聲波流量計

外夾式超聲波流量計現場

超聲波流量計原理是當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（**可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

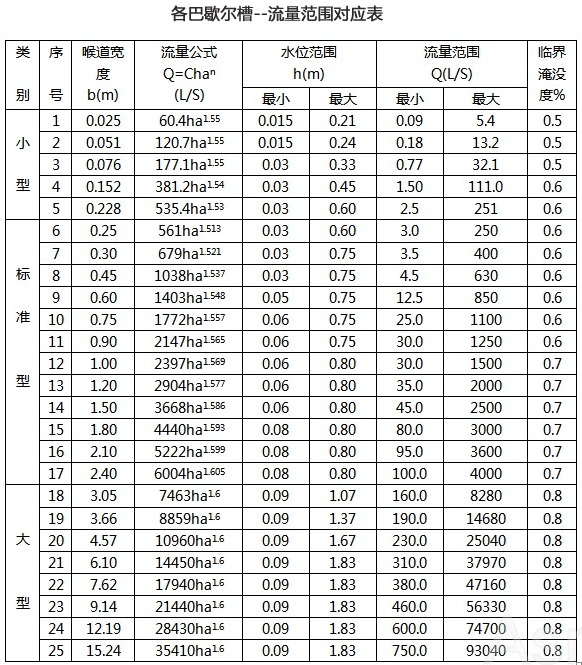

超聲波明渠流量計原理是采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭對準水面。探頭向水面發射超聲波。超聲波經過t1時間，走過E1距離，碰到校正棒。一部分超聲波能量被校正棒反射，并被探頭接收（儀表顯示器上用“”和“”提示是否收到“校波”）。儀表記下這段時間的長度t1。超聲波的另一部分能量繞過校正棒，經過t2的時間到達水面。這部分能量被水面反射后，被探頭接收（儀表顯示器上用“”和“”提示是否收到“回波” ）。儀表記下這段時間的長度t2。校正棒已經固定在探頭上。校正棒的長度E1不會變化。儀表根據t1與t2的比例，再乘以E1，求出水面到探頭的距離D，D=E1╳t2/t1，同時超聲波明渠流量必須配合巴歇爾槽使用
